Sistema de extinción de incendios de heptafluoropropano (FM200):
El heptafluoropropano (HFC-227ea) es un agente extinguidor de incendios de gas limpio desarrollado por Great Lakes Corporation de los Estados Unidos para la extinción química. Pertenece a los hidrocarburos halogenados.Es incoloro., inodoro, poco tóxico, no conductor y no contamina el objeto protegido, en particular no tiene efectos destructivos sobre la capa de ozono atmosférica,cumple los requisitos de protección del medio ambiente, y es un sustituto ideal del agente extintor de halón en esta etapa.
Clasificación por disposición de la red de tuberías:

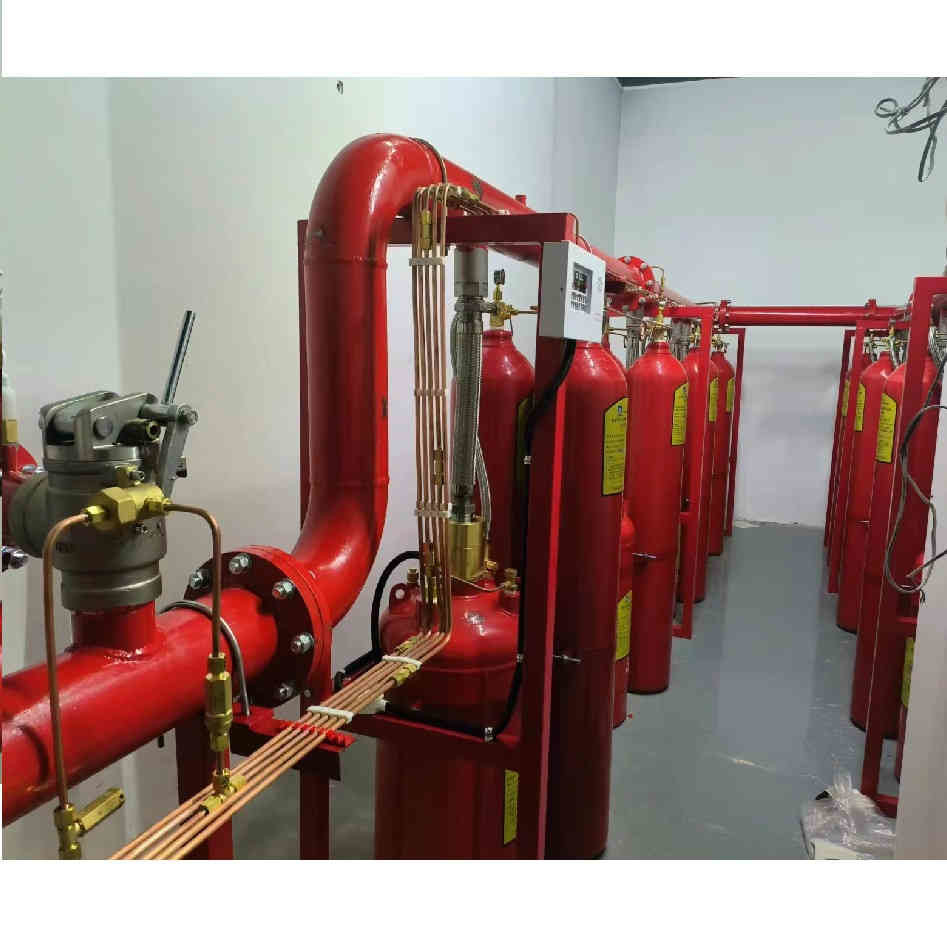

1Sistema combinado de extinción de incendios de distribución
Un sistema de extinción de incendios que utiliza un grupo de dispositivos de almacenamiento de agentes extinguidores para proteger múltiples zonas de protección.Varias ramas del tronco se pueden separar de la tubería principal del agente extintor de incendios, y las válvulas selectoras se ajustan respectivamente para transportar el agente extinguidor al área de incendio de acuerdo con las necesidades de extinción.
2Sistema de extinción de incendios independiente de la unidad
Un sistema de extinción de incendios que utiliza uno o un grupo de contenedores de almacenamiento de los extintores para proteger una zona de protección.
Tipo independiente de la red de tuberías:
3Composición y principio de funcionamiento del sistema de extinción de incendios a gas
Botella de almacenamiento de agentes de extinción de incendios: se utiliza para contener agentes de extinción de incendios.
cilindro de gas de arranque: consta de una válvula de solenoide multifunción, que puede abrirse mediante múltiples funciones como la electricidad, el gas y manual,y está conectado a la válvula de selección y a la válvula de contenedor a través de tuberías para proporcionar una fuente de gas de salida para controlar la extinción de incendios del área de protecciónLa presión de almacenamiento del gas de conducción es de 4,5 MPa.
[Cilindro de nitrógeno de 8 litros]
Dispositivo de retroalimentación de la señal (interruptor de presión): retroalimenta la señal de presión después de que el gas se rocía en el panel de control de la extinción de incendios.
Válvula unidireccional: instalada entre la manguera y el colector, su propósito es evitar que un cilindro se retire o se rocíe después de rociar cuando se colocan varios cilindros juntos.Si se produce un incendio en una determinada zona de protección y es necesario rociar el agente extintor de incendios, el agente extinguidor fluirá desde el colector o volverá al cilindro que ha sido rociado.
manguera: se utiliza para conectar la válvula del contenedor y el colector, transporta el agente extintor y reduce la vibración causada por la liberación del agente extintor.
Válvula de seguridad: instalada en un extremo del colector, desempeña un papel en el alivio de la presión de forma segura.

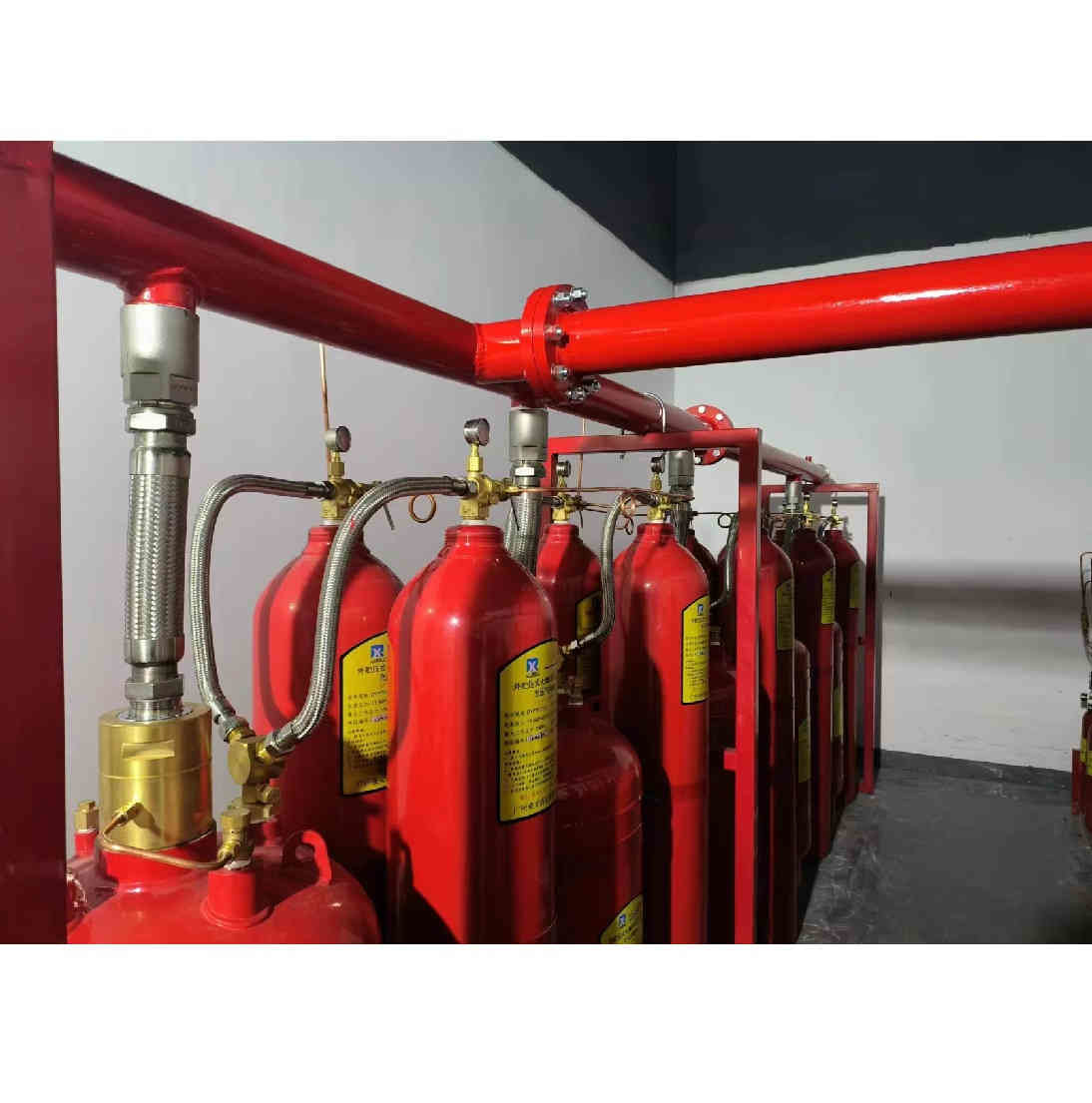

Manifold: instalado en el bastidor del grupo de botellas, después de que el agente extinguidor de cada botella extinguidora haya sido recogido en el colector,se transporta a la zona de protección a través de la válvula de selección y la red de tuberías de ramificación de cada zona correspondiente;.
Válvula de selección: en el sistema de distribución combinado,está instalado al principio de la tubería de rama de cada zona de protección correspondiente para controlar la dirección de flujo del agente extintor de incendios., con el fin de alcanzar el objetivo de distribuir el agente extintor en el área protegida.
Válvula unidireccional controlada por gas, utilizada en la tubería de aire de conducción del sistema combinado de extinción de incendios de distribución para controlar la dirección del flujo de aire.
Válvula de contenedor: instalada en el frasco extinguidor, el agente extinguidor se puede llenar en el frasco a través de la válvula de contenedor,y el agente extinguidor está sellado para evitar fugasCuando se necesita extinguir el fuego, se abre la válvula del contenedor para liberar el agente extinguidor para extinguir el fuego.
Boquilla de tubería: se utiliza para transportar y rociar agentes extinguidores de incendios a presión.
Proceso de funcionamiento del sistema de extinción de incendios a gas:
